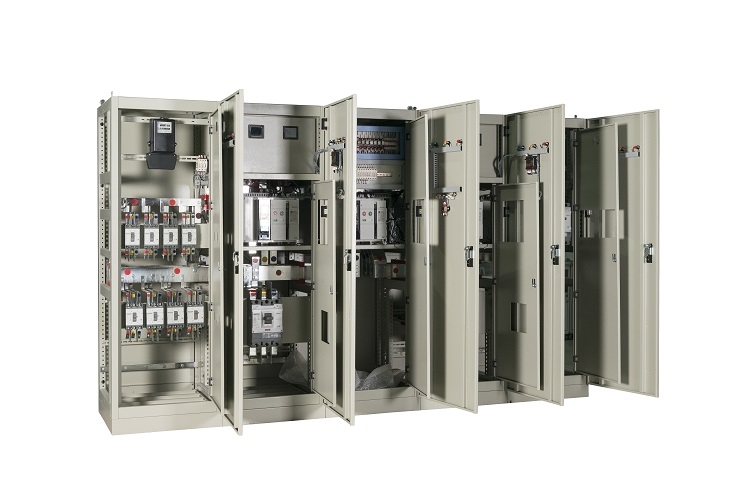

Dàn tủ hạ thế là một hệ thống các tủ điện được lắp đặt sau trạm biến áp hạ thế, đóng vai trò quan trọng trong việc phân phối, bảo vệ và điều khiển hệ thống điện hạ thế (thường là 3 pha 380V/220V). Đây là trung tâm điều phối điện năng đến các phụ tải khác nhau trong một khu vực, tòa nhà, nhà máy hoặc công trình.
Các thành phần chính trong một dàn tủ hạ thế thường bao gồm:
- Tủ phân phối chính (MSB - Main Distribution Board): Đây là tủ đầu tiên sau trạm biến áp, có chức năng chính là phân phối điện năng từ nguồn chính đến các tủ phân phối nhánh. MSB thường chứa các thiết bị đóng cắt chính như ACB (Air Circuit Breaker) hoặc MCCB (Moulded Case Circuit Breaker) có dòng cắt lớn để bảo vệ toàn bộ hệ thống.
- Tủ phân phối nhánh (DB - Distribution Board): Nhận điện từ MSB và phân phối đến các khu vực hoặc phụ tải cụ thể. Tủ DB thường chứa các thiết bị đóng cắt nhỏ hơn như MCCB hoặc MCB (Miniature Circuit Breaker) để bảo vệ từng mạch nhánh.
- Tủ điều khiển (Control Panel): Chứa các thiết bị điều khiển và tự động hóa như PLC (Programmable Logic Controller), rơ le, timer, contactor, biến tần,... để điều khiển hoạt động của các máy móc, thiết bị công nghiệp, hệ thống chiếu sáng, HVAC,...
- Tủ bù công suất (Capacitor Bank): Được sử dụng để nâng cao hệ số công suất (cos φ) của hệ thống điện, giảm tổn thất điện năng và cải thiện hiệu quả sử dụng điện.
- Tủ ATS (Automatic Transfer Switch): Tự động chuyển đổi nguồn điện giữa nguồn chính và nguồn dự phòng (máy phát điện) khi có sự cố mất điện, đảm bảo nguồn cung cấp điện liên tục cho các phụ tải quan trọng.
- Tủ chiếu sáng (Lighting Panel): Điều khiển và bảo vệ hệ thống chiếu sáng trong khu vực.
Đặc điểm và vai trò quan trọng của dàn tủ hạ thế:
- Phân phối điện năng hiệu quả: Chia nguồn điện từ trạm biến áp đến các khu vực và phụ tải khác nhau một cách có tổ chức và an toàn.
- Bảo vệ hệ thống điện: Các thiết bị đóng cắt và bảo vệ trong tủ (ACB, MCCB, MCB, cầu chì, rơ le bảo vệ) giúp ngăn ngừa và xử lý các sự cố quá tải, ngắn mạch, sụt áp, bảo vệ an toàn cho người và thiết bị.
- Điều khiển và tự động hóa: Các tủ điều khiển cho phép vận hành và giám sát các thiết bị điện một cách tự động hoặc bán tự động, tăng hiệu suất và độ tin cậy.
- Quản lý năng lượng: Tủ bù công suất giúp tối ưu hóa việc sử dụng điện năng, giảm chi phí và tăng tuổi thọ thiết bị.
- Đảm bảo nguồn điện liên tục: Tủ ATS đảm bảo cung cấp điện không bị gián đoạn cho các ứng dụng quan trọng.
- Tính linh hoạt và mở rộng: Dàn tủ hạ thế có thể được thiết kế theo dạng module, dễ dàng mở rộng và thay đổi khi nhu cầu sử dụng điện tăng lên.
- An toàn vận hành và bảo trì: Thiết kế khoa học và tuân thủ các tiêu chuẩn giúp việc vận hành và bảo trì hệ thống điện hạ thế trở nên an toàn và thuận tiện hơn.
